Prenez une mesure 3D précise des appareils électroniques à l'aide de laser
Le capteur de profil laser 3D fournit une précision de mesure 3D au niveau du micromètre pour l'inspection en ligne dans l'électronique et la fabrication.
Hikrobot introduit un capteur de profil laser 3D, pour capturer les données 3D de l'objet sans aucun contact physique avec l'objet comme les PCB, les batteries.Le capteur est conçu pour une mesure de haute précision et s'adresse à des industries telles que l'électronique grand public, les batteries au lithium et les circuits imprimés.Son rôle est de fournir des données fiables pour l'inspection et le contrôle de la qualité lorsque le contact direct n'est pas possible ou pratique.

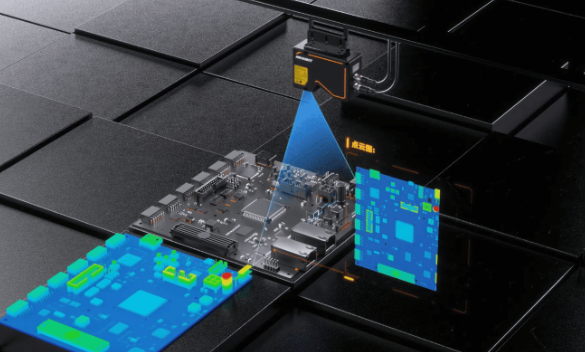

L'appareil fonctionne sur le principe de la triangulation laser.Un laser bleu 405 nm projette une ligne sur l'objet mesuré.La réflexion est capturée par un capteur d'image et les algorithmes intégrés calculent le contour tridimensionnel de l'objet.Au fil du capteur ou de l'objet, ces contours sont combinés pour créer un profil 3D complet.
La conception optique comprend une lentille de grande iris, un capteur de plage dynamique élevé et une disposition Scheimpflug pour garder les images claires à travers le champ de vision.Cela aide à maintenir la précision lorsque vous travaillez avec différents matériaux et conditions de surface.
Le capteur a une unité de traitement intégrée.Cela lui permet de gérer le traitement d'image en interne à des vitesses allant jusqu'à 19 kHz.Un module d'acquisition accéléré par le matériel peut enregistrer des données jusqu'à 49 kHz.Ces chiffres signifient que l'appareil peut capturer et traiter les données en temps réel sans surcharger un ordinateur externe.
Caractéristiques clés
Donne des images 3D et des données de profondeur en temps réel
Peut traiter les données à des vitesses allant jusqu'à 19 000 fois par seconde
Capture des images à des fréquences d'images jusqu'à 49 000 par seconde
Mesures avec une très fine précision à 0,05 pixels
Fonctionne avec différentes luminosité de surface à l'aide de modes HDR et multi-exposition
La précision est améliorée avec des fonctionnalités telles que la résolution des sous-pixels jusqu'à 0,05 pixels, la fusion multi-exposition pour capturer à la fois des zones lumineuses et sombres, un HDR à trame unique pour les surfaces avec une réflectivité mixte et la suppression de la lumière parasite qui pourraient autrement déformer les résultats.
Les filtres post-traitement sont inclus dans l'appareil, tels que les filtres spatiaux et dans le domaine du temps, de sorte que le système hôte n'a pas besoin de les exécuter.
Le capteur est présenté pour une utilisation dans des environnements de production où des mesures rapides, précises et reproductibles sont nécessaires, y compris l'inspection des composants électroniques, des cellules de la batterie et des circuits imprimés.
